Galium Nitrür (GaN), galium elementinin azot ile birleşmesi sonucu oluşan, formülü GaN olan ve geniş bandlı yarı iletken malzemeler sınıfına ait inorganik bileşiktir. Kristal yapısı genellikle wurtzit veya zincirleme yapıda olup, bu özelliği sayesinde optoelektronik ve yüksek güçlü elektronik uygulamalarda önemli bir rol oynamaktadır. Malzemenin bant aralığı yaklaşık 3.4 eV civarındadır ve bu değer onu mavi ışık yayan diyotlar (LED) ile ultrabeyaz ışık kaynaklarının üretiminde vazgeçilmez kılar. Yüksek sıcaklık, yüksek frekans ve yüksek güçlü çalışma koşullarında dayanıklılığı sayesinde güç elektroniğinde de giderek yaygınlaşmaktadır.
Ansiklopedik Archivio
Kristal Yapısal Temeller ve Kimyasal Bağlanma

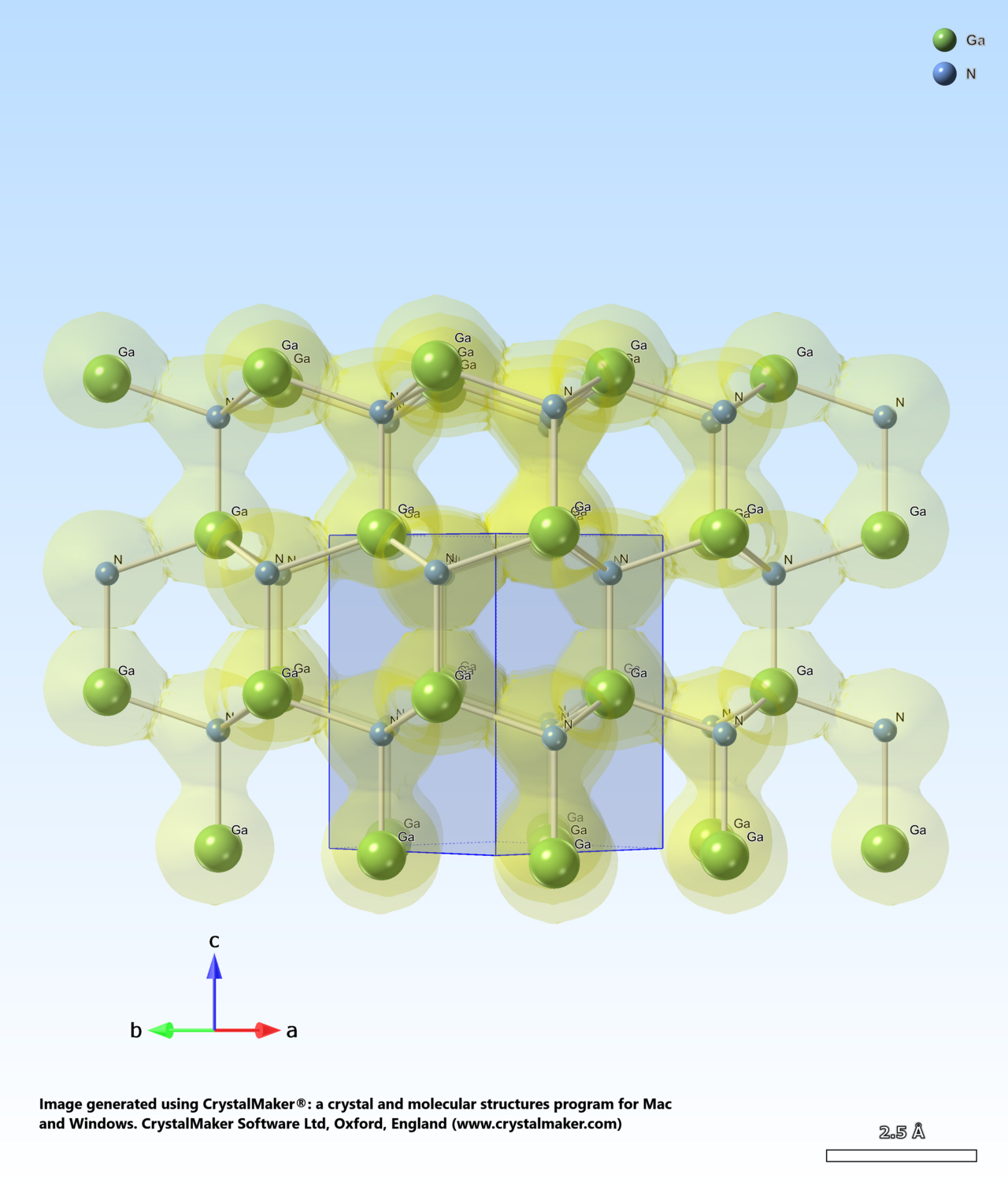

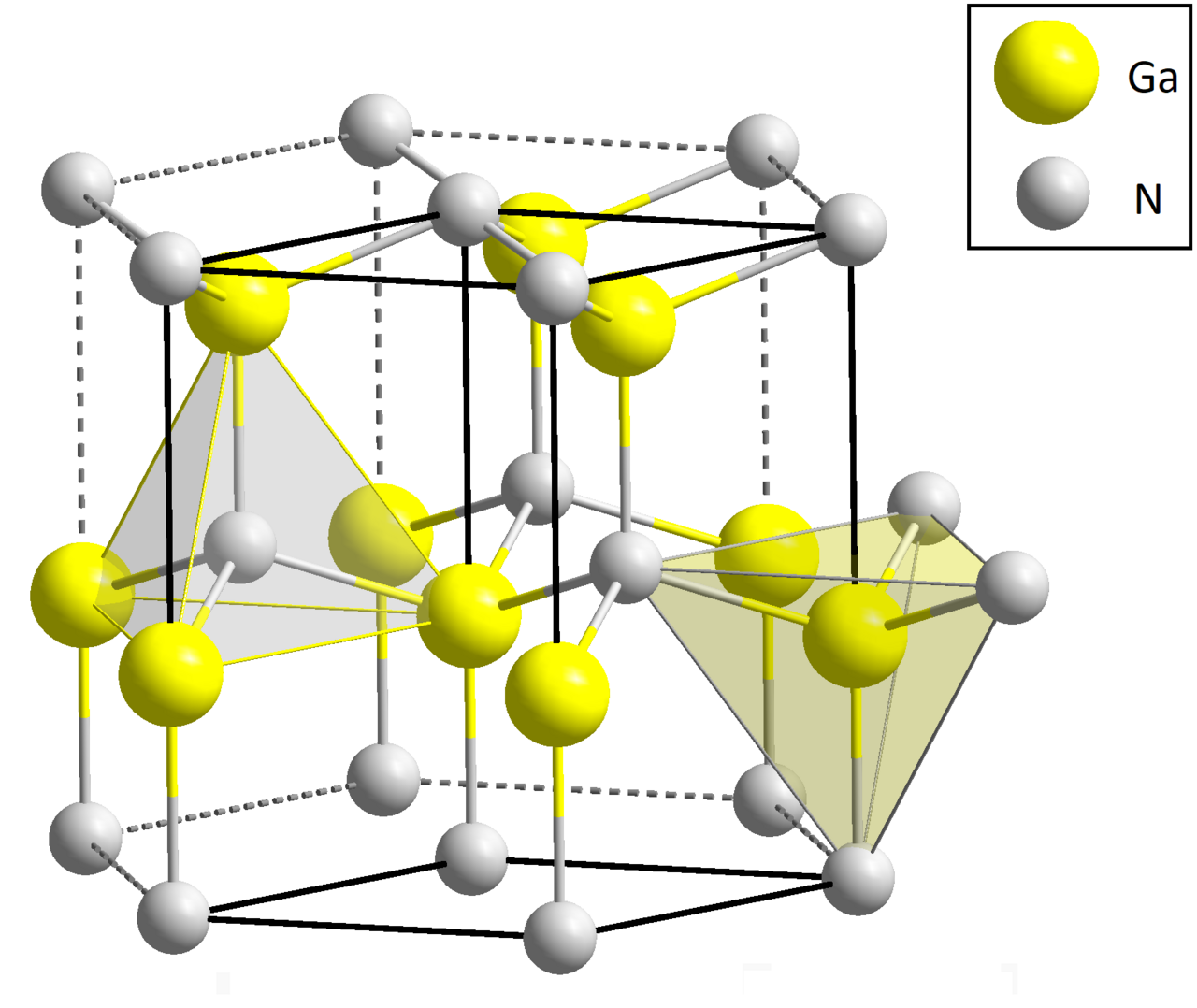

Galium Nitrür, periyodik tabloda galium ile azot elementlerinin birleşmesiyle ortaya çıkan III-V grubu yarı iletken malzemedir. Bu bileşik, atomların düzenli dizilimi sonucunda wurtzit (kubik) veya zincirleme (hexagonal) kristal yapılar oluşturabilir; her iki form da teknolojik açıdan büyük önem taşır. Wurtzit yapısı, optoelektronik uygulamalar için tercih edilirken, zincirlik yapı daha çok güç elektroniği ve yüksek frekanslı cihazlarda kullanılır.
Bant Aralığı ve Optoelektronik Uygulamaları
GaN'in yaklaşık 3.4 eV değerine sahip geniş bant aralığı, onu optik yayım açısından çok özel bir malzeme haline getirir. Bu özelliği sayesinde mavi ışık yayan diyotlar (LED) ve ultrabeyaz ışık kaynaklarının üretiminde vazgeçilmezdir. 2014 yılında Nobel Fizik Ödülü'nün de verildiği bu alanda, mavi LED teknolojisinin geliştirilmesi insanlığın aydınlatma tarihinde dönüm noktası olarak kabul edilir.
Ansiklopedik Archivio
Güç Elektroniğinde Yükselen Bir Aday
Yüksek sıcaklık, yüksek frekans ve yüksek güçlü çalışma koşullarında dayanıklılığı sayesinde GaN güç elektroniğinde giderek yaygınlaşmaktadır. Geleneksel silisyum tabanlı cihazlara kıyasla daha az enerji kayıpları gösterir ve daha küçük boyutlu devreler tasarlanmasına olanak tanır. Bu avantajlar, elektrikli araçlar, güneş enerjisi sistemleri ve veri merkezlerinde önemli verimlilik artışları sağlar.
Ansiklopedik Archivio
Üretim Yöntemleri ve Teknolojik Zorluklar
GaN malzemeleri genellikle epitaksi yöntemlerle üretilir; bu süreçte substrat olarak sodyum klorür (NaCl) veya silisyum karbid kullanılır. Ancak GaN'in doğal kristal yapısının nadir olması, sentetik üretimde yüksek maliyet ve teknik zorluklar yaratır. Son yıllarda heteroepitaksi teknolojilerinde yaşanan gelişmeler bu engelleri aşmaya yönelik önemli adımlar atmıştır.
Ansiklopedik Archivio
| Bant Aralığı (eV) | ~3.4 eV |
| Kristal Yapı Tipi | Wurtzit ve Zincirlik |
| Cilt Değeri (cm/s) | ~500×10^6 cm/s |
| Termal İletkenlik (W/m·K) | ~130 W/m·K |
| Bileşenler | Galium + Azot |
❓ Sıkça Sorulan Sorular (SSS)
Neden GaN, mavi ışık LED'lerinde tercih edilir?
GaN'in yaklaşık 3.4 eV değerine sahip geniş bant aralığı, mavi ışığın yayımını mümkün kılar. Bu özelliği sayesinde mavi LED teknolojisi geliştirilmiş ve bu teknoloji insanlığın aydınlatma tarihinde dönüm noktası olarak kabul edilir.
GaN güç elektroniğinde silisyuma göre avantajları nelerdir?
Yüksek sıcaklık, yüksek frekans ve yüksek güçlü çalışma koşullarında dayanıklılığı sayesinde GaN daha az enerji kayıpları gösterir. Bu avantajlar, elektrikli araçlar, güneş enerjisi sistemleri ve veri merkezlerinde önemli verimlilik artışları sağlar.
